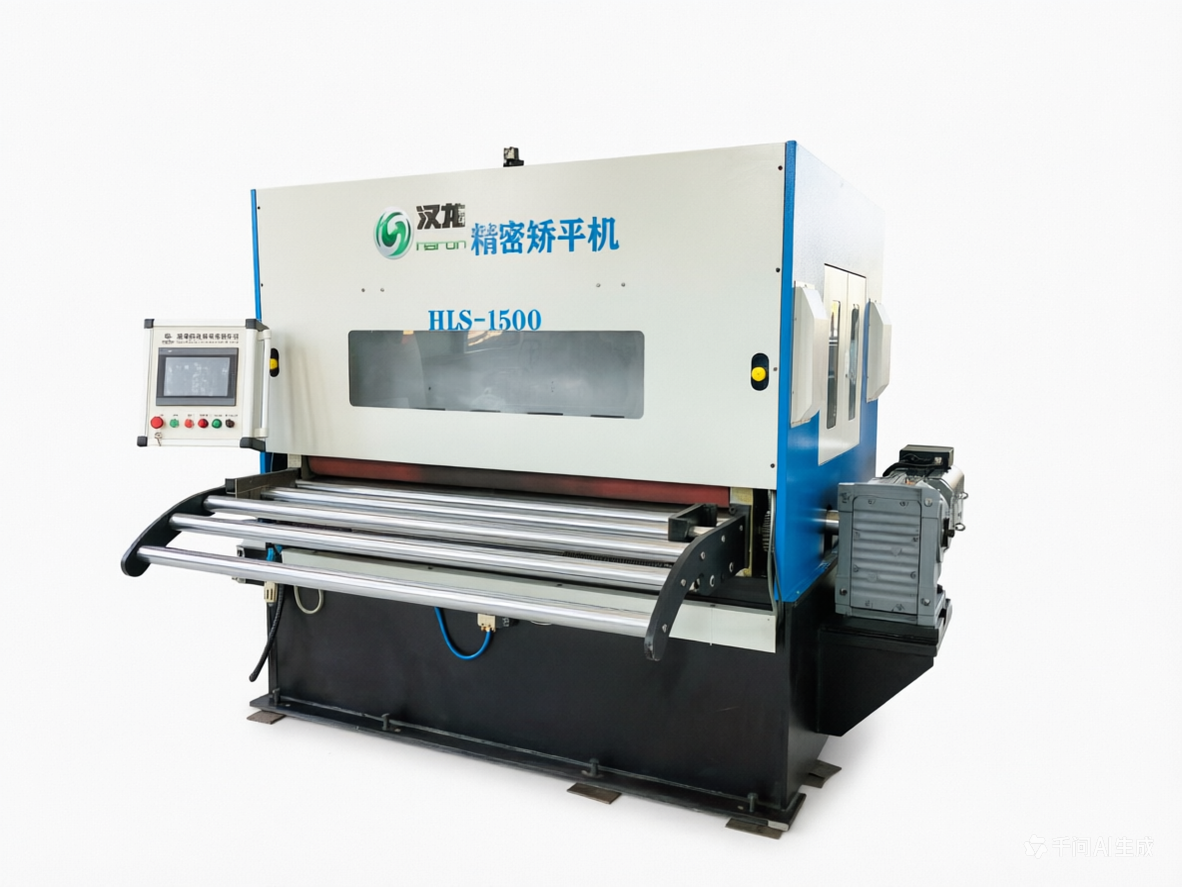

HLW1500精密數控零件矯平機

全國咨詢熱線： 0533-5333776

產品詳情

本機配備13根校平輥（上6下7），上輥安裝在剛性滑塊上，通過兩對螺桿副實現升降與傾斜，可手動單面調整校平間隙與傾角，形成諧波衰減矯直，提升校平質量。
設備采用齒輪傳動，下輥為主動輥，由電機帶動齒輪減速機，經齒輪分動驅動校平輥，保證校平精度，延長設備使用壽命。

一、 設備環境條件

1、工作電源：380V±10% , 50HZ±10%的三相交流電；

2、環境溫度：-5～45攝氏度；

3、相對濕度：小于80%。

4、壓縮空氣壓力：≥0.4MPa

5、機組方向：客戶指定

二、四重13輥矯平機簡述

該機13根校平輥組成。校平輥上輥6根、下輥7根，校平機上輥固定在一剛性滑塊上，滑塊分別由兩對螺桿副帶動其升降及傾斜，以改變其校平間隙和校平傾角，即:上下工作輥形成諧波衰減性矯直，提高板材的校平質量。間隙與傾角手動單面調整。齒輪傳動，下輥為主動輥，保證校平精度，提高產品使用壽命，其傳動順序?yàn)?電機帶動齒輪減速機，經過齒輪分動傳遞到校平輥。

三、 矯平機主要技術參數

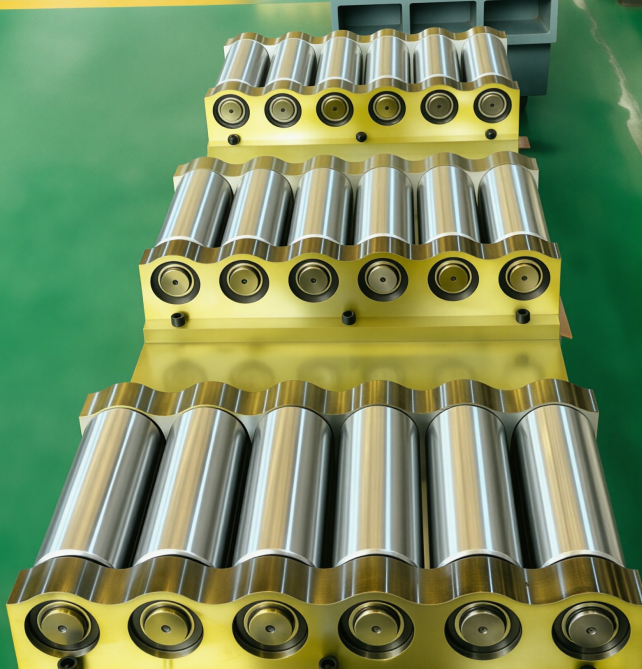

1、精校平:軸徑φ60mm精磨，表面電鍍處理，共13根輥軸:上6下7，上下軸各1組壓制結構。

2、墻板:50mm。

3、校平軸:40cr調質淬火處理，硬度HRC55-58。

4、校平軸驅動方式:側面齒輪聯動，齒輪精磨加工精度±0.02。

5、送料精度:±1mm。

6、校平軸調節方式:手輪調整，操作簡單。

7、調節顯示:數顯百分表指示。

8、驅動電機:5.5KW三相異步電機(匯川品牌)。

9、傳動方式:K系列減速機+齒輪。

10、底架結構:100*100+150*100方管焊接。

11、工作臺固定高度630mm，高度可調±100mm。

12、接線方式:航空插頭。

四、 標準配置表

序號	名稱	品牌
1	減速機	浙江午馬
2	軸承	哈瓦洛
3	主電機	山東榮成
4	升降減速機	上海玖恒
5	斷路器	西門子
6	接觸器	西門子
7	控制按鈕	西門子
