懸臂式激光切割機


山東淄博漢龍機械有限公司自主研發的懸臂式激光切割機，屬于光纖激光加工設備，采用懸臂開放式主機結構，搭載嘉強3kW光纖激光器、嘉強總線控制系統及匯川高性能伺服驅動。有效加工行程為X軸800mm、Y軸1150mm、Z軸400mm，專為中小幅面金屬板材的精密切割與開孔加工而設計。

漢龍本機型的懸臂式結構，主要帶來以下三個實用優勢：

1. 三面開放，上下料極方便：操作工可從正面、左側、右側任意方向接近工作臺，大幅提高中小批量、多品種加工時的換料效率。

2. 節省空間：機身可貼墻布局，僅需2m×4m左右的安裝空間，特別適合場地有限的車間。

3. 單邊驅動，免去同步煩惱：不同于龍門式需要兩臺電機同步聯動可能存在跟隨誤差的問題，懸臂式僅用一臺電機驅動X軸，結構更簡單可靠。

主要功能

適用材質

碳鋼、不銹鋼、鋁合金、鍍鋅板、銅板等金屬板材。

加工類型

平面切割下料、開孔（圓孔、方孔、異形孔）、修邊、鈑金外形成形切割。

典型應用行業

· 配電柜、電控箱、機箱機柜面板加工

· 鈑金件批量下料

· 金屬裝飾件、廣告字異形切割

· 五金零部件加工

參考切割能力（基于3kW光纖激光器）

注：實際切割厚度與板材材質、表面狀態和切割參數有關，以上為常規工藝條件參考值。

加工特點

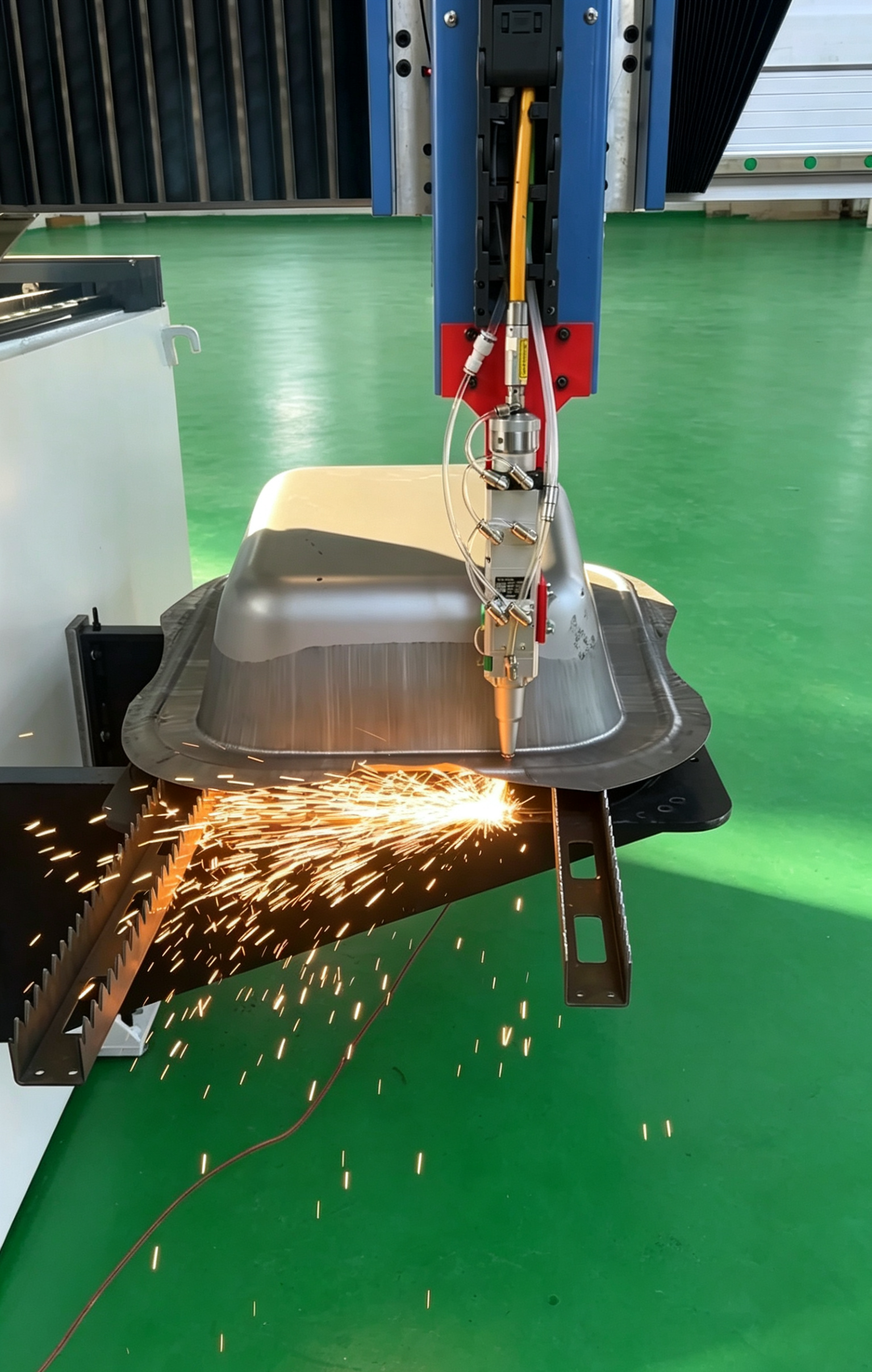

· 嘉強激光頭具備電容非接觸式自動跟蹤功能，隨板材表面起伏實時調整焦距，保證整板切割斷面的一致性，避免因材料不平整導致焦距偏移而報廢。

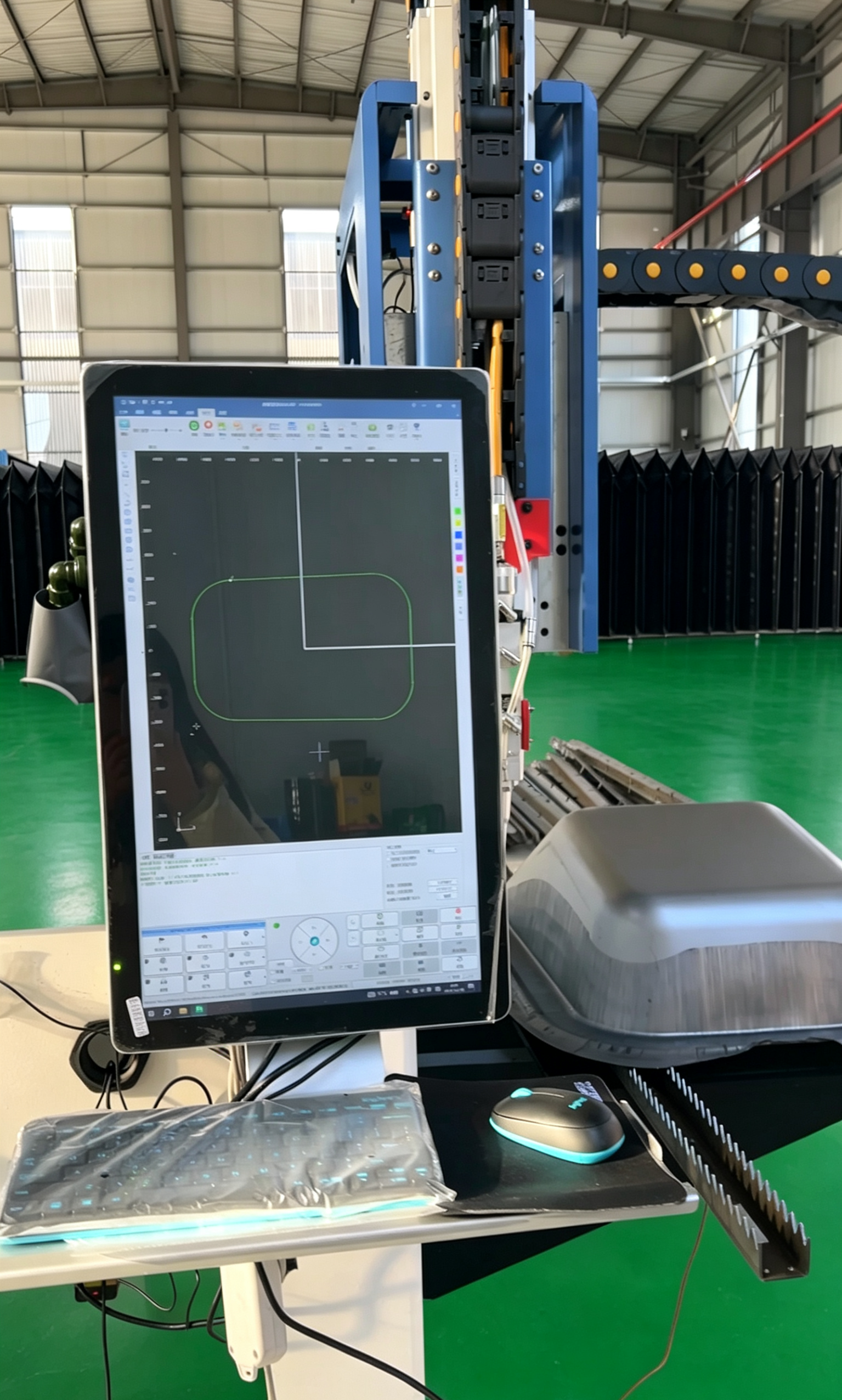

· 控制系統支持自動調焦、斷電記憶、回退切割、自動尋邊等功能，減少非正常中斷帶來的材料浪費。

· Z軸400mm的大行程，可容納一定高度的箱體、殼體類工件，不只局限于薄板平面加工。

主要部件配置

電氣部分

機械部分

輔助及選配裝置

技術參數一覽
