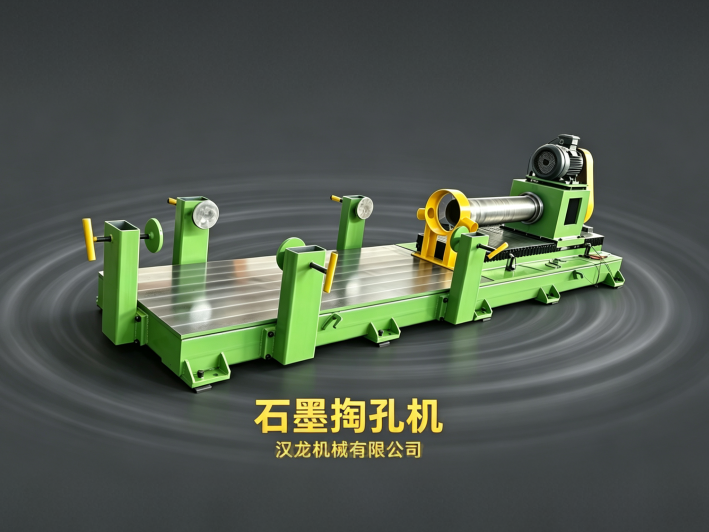

漢龍機械深度改進型石墨掏孔機 —— 比傳統鋸床更小巧，比老式設備更耐用
【產品定位】
漢龍機械出品的石墨掏孔機，是專為石墨電極材料高效、高精度掏孔加工而設計的專用設備。與傳統大型鋸床相比，本機床在結構上進行了根本性的優化設計，整機尺寸更為緊湊小巧，占地面積更少，車間布局更靈活。同時，通過對傳動系統、防護體系與機身工藝的系統性深度改進，本機床在長期耐用性上實現了對老式設備的全面超越。它并非對傳統機型的簡單復制，而是一款真正從用戶痛點出發、經過扎實改進的升級產品。
【比傳統鋸床小巧，但性能不妥協】
傳統石墨鋸床往往體積龐大、結構笨重，不僅占用大量車間面積，搬運與安裝也極為不便。漢龍石墨掏孔機在保證加工范圍的前提下，通過對機身結構的優化設計，整機外形尺寸控制在長約4200毫米、寬約1200毫米、高約1500毫米，結構緊湊，布局合理。相比傳統鋸床，本機床占地面積更小，重量約3.2噸，基礎施工要求低，安裝便捷，尤其適合空間有限的石墨加工車間。機身雖緊湊，但工作臺面尺寸達到長2500毫米、寬1000毫米，裝夾空間依然充裕，加工能力絲毫不妥協。
【比老式設備耐用，四大改進支撐】
傳動系統耐用：傳統老機型動力頭多采用普通電機或液壓驅動，磨損后精度衰減快。漢龍改進型采用伺服電機配合行星減速機，驅動高精度滾珠絲杠，沿臺灣鼎翰、銀泰或上銀品牌直線導軌副運動。伺服閉環控制能動態補償磨損，定位精度保持長久；行星減速機放大扭矩的同時保證低速進給平穩無爬行，對石墨材料的加工尤為關鍵，能有效減少孔口崩邊。這套傳動系統從源頭上解決了“越用越不準”的頑疾。
防護體系耐用：石墨粉塵是設備磨損的頭號殺手。本機床構建了四級防護體系——護罩預裝除塵器引風口，可對接車間除塵系統源頭抽塵；導軌加裝防塵網，絲杠配備防護套；自動潤滑系統接入PLC，按需精準給油，避免干磨與油泥堆積，并帶液位自動報警；電氣柜采用全封閉式設計，內置自動空調降溫系統，徹底隔絕粉塵，為伺服驅動器、變頻器、PLC等核心元件創造恒溫潔凈的運行微環境。
機身基礎耐用：所有焊接結構件嚴格執行熱失效退火處理，并輔以噴砂拋丸工藝，徹底去除焊接內應力。整機重約3.2噸，剛性充足，長期使用床身不變形，幾何精度不跑偏，這是設備經年累月穩定運行的根本基礎。
控制系統耐用：采用匯川產PLC可編程控制器作為控制核心，工作性能可靠，故障率低，取代傳統繼電器邏輯。主要控制電器與輔助控制電器全部選用浙江正泰品牌，從元件端保障了電控系統的長期穩定性。
【便捷操作，降低人工依賴】
本機床通過機械、電氣、液壓的深度配合，實現了自動進刀與自動切割功能。操作人員通過繁易或匯川品牌觸摸屏設定加工數據后，設備自動執行加工循環。主軸轉速在100至1000轉每分鐘范圍內變頻無級調速，進給速度由伺服系統無級調節，工藝適配靈活。新人稍加培訓即可獨立操作，減少對特定熟練技師的依賴。
【主要技術參數】
本機床最大加工范圍可達深度1000毫米、中心高350毫米。主軸轉速在100至1000轉每分鐘之間，采用變頻技術實現無級調速。進給速度由伺服系統實現無級調節與控制。主電動機額定功率為11千瓦，采用山東恒力電機生產的變頻電機。進刀電機額定功率為1.8千瓦，采用伺服電機。工作臺由一臺扭矩為1.8牛米的伺服電機配合蝸輪蝸桿減速機構進行驅動。整機重量約3.2噸，設計允許在零下20攝氏度至零上40攝氏度的寬泛溫度區間內穩定運行。
【核心部件配置】
本機床關鍵部件甄選行業知名品牌。主電機采用山東恒力電機，進刀減速機采用浙江午馬減速機。直線導軌副與滾珠絲杠均采購自臺灣鼎翰、銀泰或上銀。伺服驅動器及電機、變頻器、PLC控制器均選用匯川品牌。自動潤滑系統由濟南駿邁提供。主要控制電器與輔助控制電器選用浙江正泰。觸摸屏可選繁易或匯川品牌。
【適用領域】
本機床廣泛適用于電火花加工用石墨電極的深孔與通孔加工、光伏及半導體行業高純石墨件掏孔、冶金鑄造用石墨模具的孔腔加工等各類石墨材料的精密孔加工需求。
漢龍機械 —— 小巧不占地，耐用不費心。改進型石墨掏孔機，助您加工無憂。
