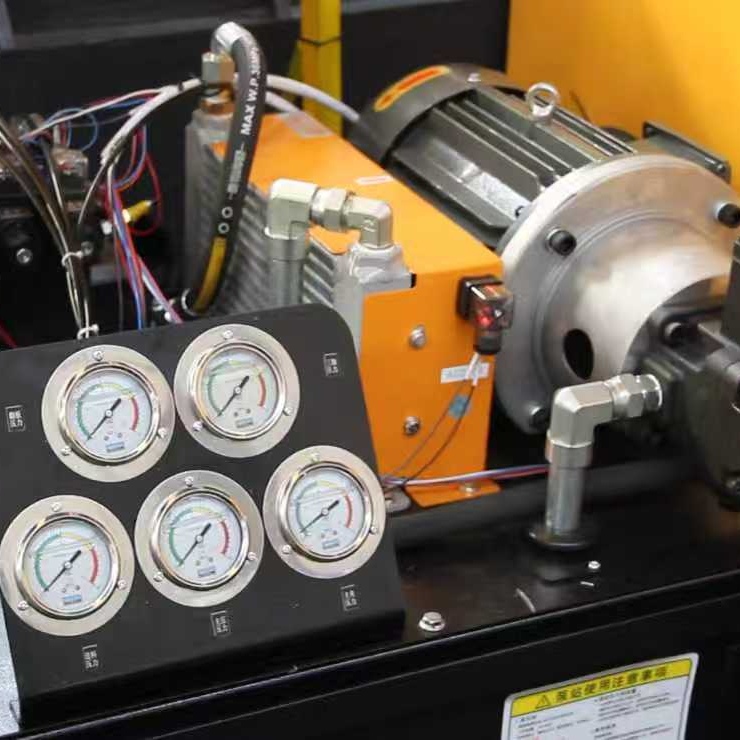

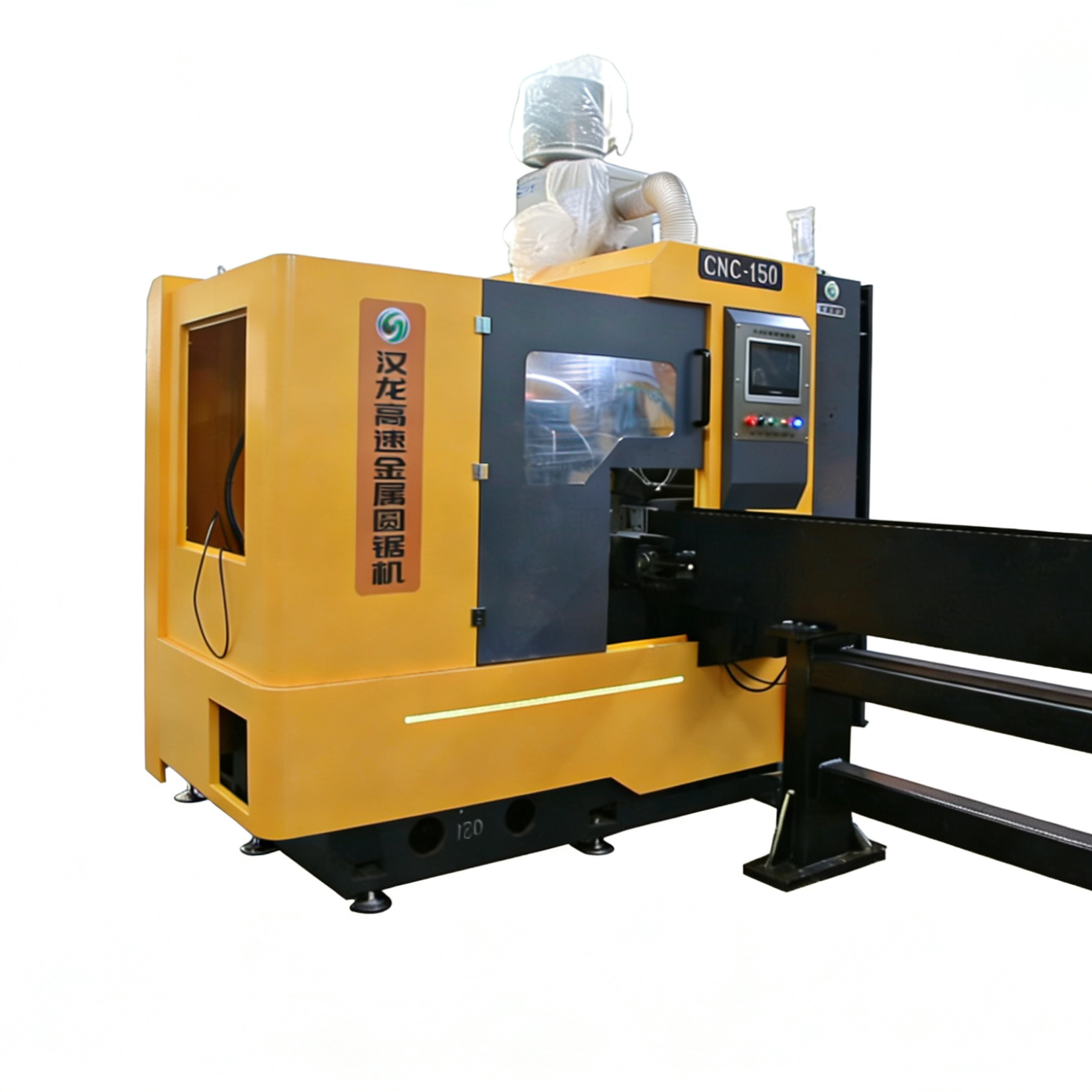

CNC-150斜推切割圓鋸機主要由機床床身、動力頭部分、進給系統、夾緊裝置、自動送料、承料機架、液壓系統、電氣系統、噴霧冷卻系統、鋸片自動潤滑系統、鋸片清掃裝置等部分組成。
工藝流程:
操作人員通過起重機裝載多根材料放置儲料架上,平放于上料臺支撐上,再通過撥料裝置將材料移動到前端輸送架上,然后將材料依次通過舉料系統送至送料輥道上,通過鋸切主機設置的定尺尺寸進行鋸切成品料。
我公司在青島錨鏈行業已經有兩家成功案例:青島錨鏈和萬成錨鏈,青島錨鏈機器已經正常運行3年左右時間、萬成錨鏈機器正常運行2年半左右時間。且鋸切錨鏈鋼使用壽命長期穩定在45-52平方左右。青島錨鏈鋸切系泊鏈鋼R3/R4也可以穩定在25平方左右。
主要技術參數及配置
名稱 | 單位 | 規格 |
鋸切范圍 | mm | ○70-150 □ 60—105 |
硬質合金圓鋸片 | mm | Φ460xφ50x2.7 |
主軸馬達 | Kw | 15(主軸伺服)15驅動 |
主軸轉速 | Rp | 30-110 |
切斷進給方式 | AC伺服馬達+滾珠螺桿+滾柱直線導軌 | |
主夾鉗方式 | 液壓式Ι垂直及水平夾持各一組 | |
鋸片殘屑清除裝置 | 被動式 | |
齒輪間隙補償裝置 | 磁粉制動器 | |
送料驅動方式 | AC伺服馬達+精密齒輪齒條 | |
進刀伺服馬達 | Kw | 1.8 |
送料夾鉗方式 | 液壓式Ι水平夾持 | |
送料伺服馬達 | Kw | 1.8 |
材料前端去除長度 | mm | ≥12(程式可選不切料頭) |
尾端剩余長度 | mm | ≥15 |
單次送料切斷長度 | mm | 10-2000(齒輪齒條+精密減速機) |
允許置料長度 | mm | 5000-7000 |
液壓驅動馬達 | Kw | 3.75 |
液壓油容量 | L | 約100 |
機床重量約 | Kg | 約5800 |
占地面積 | m | 10.5(長)x3.5(寬) |
